링구조 필드버스네트워크시스템

Ring Type Fieldbus Network System (특허등록)

※ 특허 기반 조달청 우수제품지정 제품

데이터 수집 및 전송을 위한 망 구성 경로가 필요에 따라 우회변경이 가능한 구조로써 물리적인 통신 매체의 고장으로 인한 동작이
중단됨 없이 연속적으로 데이터 송수신이 가능해짐으로 인해 고신뢰성의 시스템 구성이 가능한 것을 특징으로 합니다.

구성

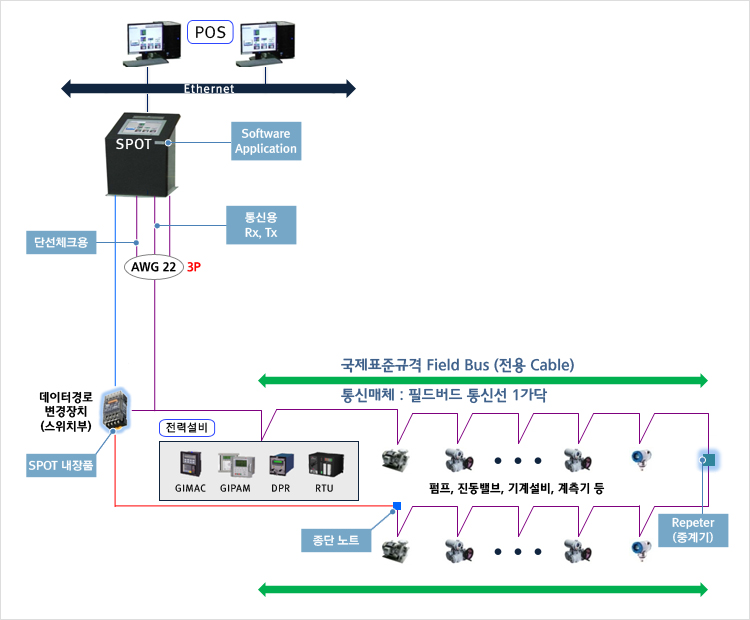

통신 매체가 정상인 경우 / 데이터 경로

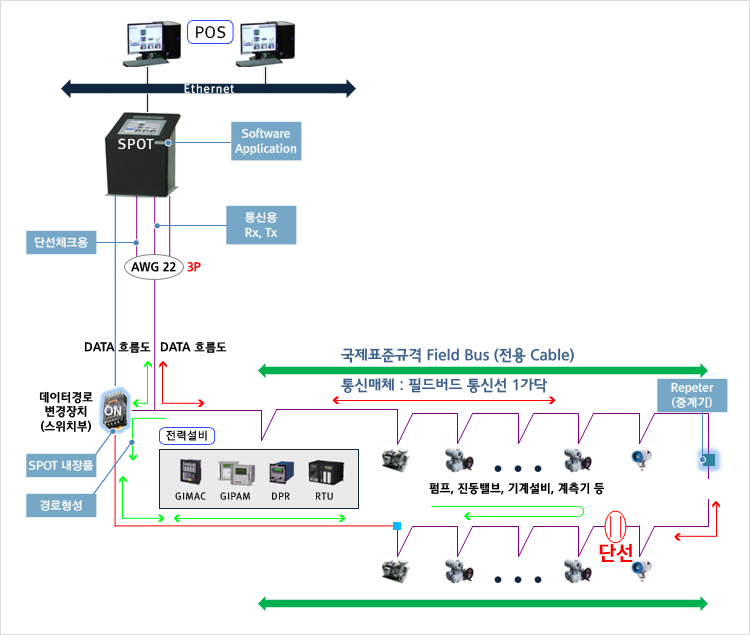

통신 매체가 고장인 경우 / 데이터 경로

타사와의 제품 비교

구분	타사, 기존제품	당사 SPOT SYSTEM	비고
시스템구성 (현장기기 연결)	아날로그구조+케이블배선 연결	디지털 구조+필드버스 통신 연결+데이터 경로 변경 장치
통신망 (전송로)구조	아날로그형 루프	링(Ring) 구조를 갖는 버스(Bus)형
기기 연결방식	1:1(점대점) 실배선 케이블 연결	1:N(Multi-drop)통신 연결 (데이터 경로 변경장치)
현장기기 조작감시	현장지시계, 스위치, 표시램프 등으로 실배선 SEQUENCE 구성	터치스크린으로 통합
실시간 영상감시기능	없음	있음
통신(전송) 매체 고장 시	해당공정감시 안됨	데이터 경로 변경장치 기능으로 매체 고장 관계없이 전 공정 감시 가능
특징	1. 시스템 구성이 복잡하다. 2. 단말접속부가 많아 오동작 빈도가 높다. 3. 향후 시스템 확장이나 기기첨가가 어렵다. 4. 시스템 구축기간 및 비용증가. 5. 유지관리가 어렵다.	1. 시스템 구성이 단순하다. 2. CCTV & 터치스크린 등에 의한 효율적인 공정감시 가능 3. 단말(통신)접속부가 적어 오동작 빈도가 낮다. 4. 타공정 연계감시로 효율적인 운영 5. 향후 시스템 확장이 용이하다. 6. 시스템 구축 기간 및 비용절감 7. 유지관리 용이 8. 링 구조를 갖는 필드버스 시스템 채용으로 고신뢰성의 시스템 구성이 가능함	성능 개선 (30%이상) 구축 비용 절감 (40%이상) 유지관리비용절감 (50%이상)

공정별 제어케이블 연결도

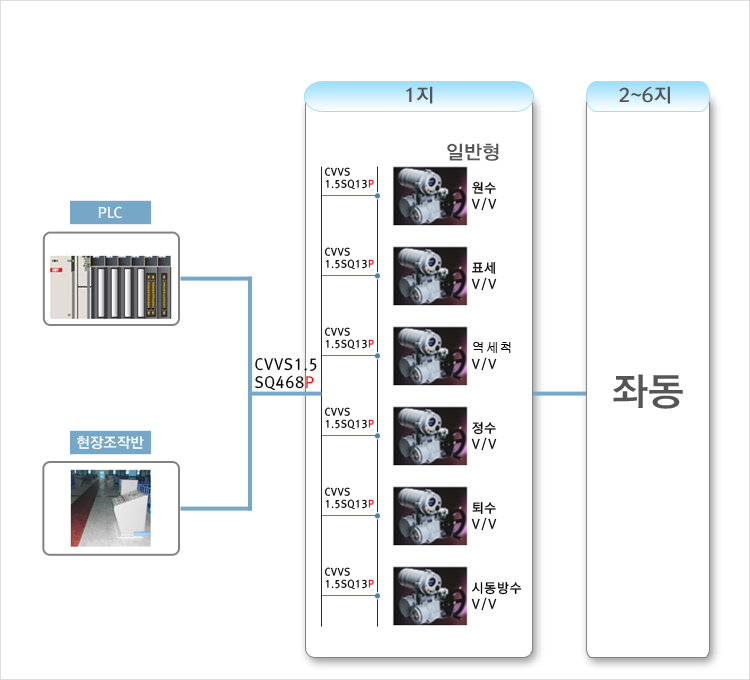

타사/기존제품 - 정수장 여과지 6지 구성 (예)

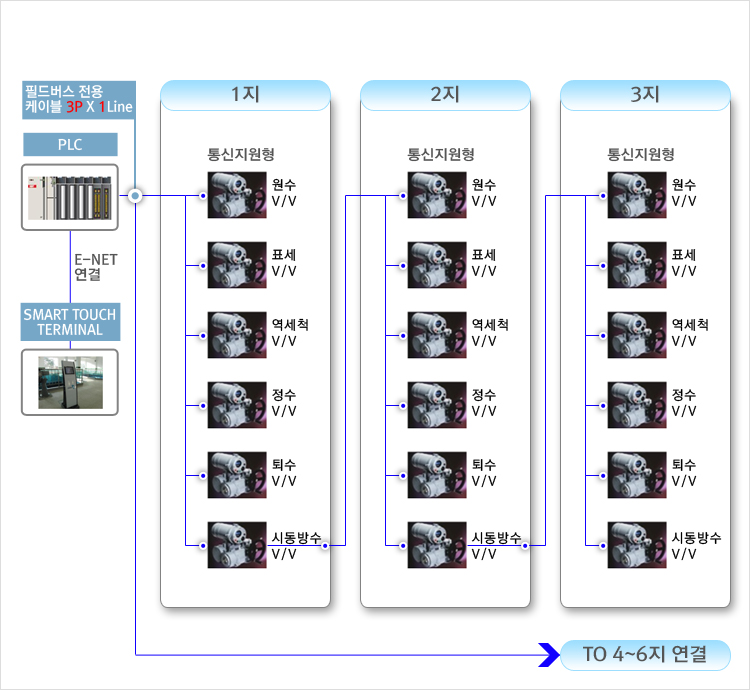

SPOT 제품 - 정수장 여과지 6지 구성 (예)

효과

현장기기 연결의 단순화
시스템 구축 비용 절감
